| วัสดุ: | อลูมิเนียมอัลลอยด์ | ความยาวสินค้า: | 300-1800mm |
|---|---|---|---|
| จับ strenth: | ไม่น้อยกว่า 95% RBS ของตัวนำ | ทิศทางของลาน: | ขวามือคือมาตรฐาน |
| Sandard: | GB หรือตามความต้องการของลูกค้า | ผลิตภัณฑ์ที่กำหนดเอง: | ใช่ |
| เน้น: | Armor ADSS Rod Splice,1800mm ADSS Rod Splice,1800mm Preformed ADSS Splice |
||

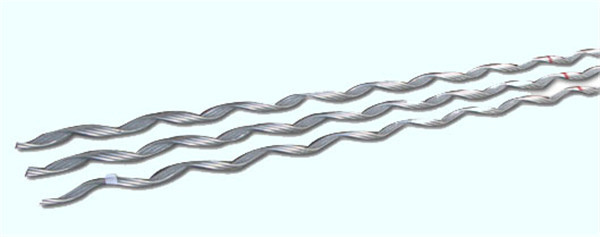

ประกบตัวนำ
ตัวต่อตัวนำทำจากลวดอลูมิเนียมอัลลอยด์และได้รับการออกแบบมาเพื่อใช้สำหรับการเชื่อมต่อและซ่อมแซมตัวนำกระแสไฟฟ้าถือไม่น้อยกว่า 95% ของความต้านทานการแตกหักที่ได้รับการจัดอันดับของตัวนำและให้ค่าการนำไฟฟ้าที่ดีกว่าตัวนำที่ไม่ได้แยกส่วนที่มีความยาวเท่ากัน
Conductor Splices จะคืนสภาพการนำไฟฟ้าดั้งเดิมให้เป็นอลูมิเนียมอัลลอยด์อลูมิเนียมอัลลอยด์และตัวนำชนิด ACSR ในระหว่างการติดตั้งควรใช้ความระมัดระวังเพื่อให้แน่ใจว่าการติดตั้งสำเร็จผลิตภัณฑ์นี้มีไว้สำหรับช่างฝีมือที่ใช้โดยการฝึกเท่านั้น
ประกบตัวนำสำหรับ ACSR
| รุ่น | (มม.) ตัวนำ Dia. (มม.) | GB1179-1983 ตัวนำที่เหมาะสม | รหัสสี | (มม.) ความยาวยึด (มม.) | |
| นาที | MAX | LGJ / LGJF (ACSR) | |||
| JX 4110 | 4.40 | 4.90 | 10/2 | แดง | 535 |
| JX 4111 | 5.30 | 5.70 | 16/3 | สีเหลือง | 585 |
| JX 4112 | 6.60 | 7.10 | 25/4 | สีน้ำเงิน | 695 |
| JX 4113 | 8.00 น | 8.60 | 35/6 | สีเขียว | 795 |
| JX 4114 | 9.40 | 9.80 | 50/8 | ดำ | 975 |
| JX 4115 | 11.30 น | 11.75 | 50 / 30,70 / 10 | แดง | 1075 |
| JX 4116 | 13.30 น | 13.80 | 70 / 40,95 / 15 | สีเหลือง | 1305 |
| JX 4117 | 13.81 | 14.00 น | 95/20 | สีน้ำเงิน | 1326 |
| JX 4118 | 14.41 | 15.10 | 120 / 7,120 / 20 | สีเขียว | 1555 |
| JX 4119 | 15.60 | 16.20 น | 95 / 55,120 / 25,150 / 8 | ดำ | 1707 |
| JX 4120 | 16.50 น | 17.00 น | 150/20 | แดง | พ.ศ. 2298 |
| JX 4121 | 17.01.20 น | 17.60 | 150 / 25,150 / 35 | สีเหลือง | พ.ศ. 2326 |
| JX 4122 | 17.80 | 18.20 น | 120 / 70,185 / 10 | สีน้ำเงิน | พ.ศ. 2508 |
| JX 4123 | 18.60 | 19.20 น | 185 / 25,185 / 30,210 / 10 | สีเขียว | 2555 |
| JX 4124 | 19.50 น | 20.10 น | 185 / 45,210 / 25 | ดำ | 2113 |
| JX 4125 | 20.20 น | 20.96 | 210 / 35,210 / 50 | แดง | 2135 |
| JX 4126 | 21.50 น | 21.64 | 240/30 | สีเหลือง | พ.ศ. 2185 |
| JX 4127 | 21.65 | 22.50 น | 240 / 40,240 / 55 | สีน้ำเงิน | 2520 |
| JX 4128 | 22.90 | 23.50 น | 300 / 15,300 / 20 | สีเขียว | 2675 |
| JX 4129 | 23.60 | 24.30 น | 300 / 25,300 / 40,300 / 50 | ดำ | 2745 |
| JX 4130 | 24.90 | 25.40 น | 300/70 | แดง | 2825 |
| JX 4131 | 26.50 | 27.10 | 400 / 20,400 / 25,400 / 35 | สีเหลือง | 3078 |
| JX 4132 | 27.50 น | 27.90 | 400/50 | สีน้ำเงิน | 3230 |
| JX 4133 | 27.91 | 28.20 น | 400/65 | สีเขียว | 3485 |
| JX 4134 | 29.00 น | 29.50 น | 400/95 | ดำ | 3586 |
| JX 4135 | 29.80 | 30.20 น | 500 / 35,500 / 45 | แดง | 3595 |
| JX 4136 | 30.80 | 31.20 น | 500/65 | 3635 | |
Conductor Splice สำหรับ AAAC
| รุ่น | DL / T763-2001 การควบคุมมาตรฐาน | (mm) ตัวนำที่เหมาะสม Dia. (mm) | GB1179-1983 ตัวนำที่เหมาะสม | รหัสสี | (มม.) ความยาวยึด (มม.) |
|
| นาที | MAX | LJ Aluminium Stranded Conductor | ||||
| JX 4311 | 4.90 | 5.15 | 16 | แดง | 560 | |
| JX 4312 | 6.25 | 6.55 | 25 | สีเหลือง | 665 | |
| JX 4313 | 7.35 | 7.60 | 35 | สีน้ำเงิน | 715 | |
| JX 4314 | 8.90 | 9.25 | 50 | สีเขียว | 865 | |
| JX 4315 | 10.50 | 10.90 | 70 | ดำ | 1025 | |
| JX 4316 | JL-95 / ลิตร | 12.25 | 12.75 | 95 | แดง | 1173 |
| JX 4317 | JL-120 / ลิตร | 13.81 | 14.00 น | 120 | สีเหลือง | 1326 |
| JX 4318 | JL-150 / ลิตร | 15.60 | 16.20 น | 150 | สีน้ำเงิน | 1710 |
| JX 4319 | JL-185 / ลิตร | 17.01.20 น | 17.60 | 185 | สีเขียว | พ.ศ. 2326 |
| JX 4320 | JL-210 / ลิตร | 18.60 | 19.20 น | 210 | ดำ | 2555 |
| JX 4321 | JL-240 / ลิตร | 19.50 น | 20.10 น | 240 | แดง | 2113 |
| JX 4322 | JL-300 / ลิตร | 21.65 | 22.50 น | 300 | สีเหลือง | 2520 |
| JX 4323 | JL-400 / ลิตร | 25.82 | 26.29 | 400 | สีน้ำเงิน | 3078 |
| JX 4324 | JL-500 / ลิตร | 29.00 น | 29.50 น | 500 | สีเขียว | 3586 |
ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการของลูกค้า
